Современные инжекторные двигатели отличаются высокими показателями мощности, экологичности и экономичности. Во многом, это заслуга применяемой в таких двигателях системе впрыска. Топливная смесь впрыскивается в цилиндры через форсунки в виде мелко дисперсионного облака. Это обеспечивает быстрое и полное его сгорание. По такому же принципу работают и дизельные моторы. Инжекторные двигатели отличаются своей относительной неприхотливостью в обслуживании, при условии использования качественного топлива.

форсунки

Если же регулярно заливается горючее, качество которого оставляет желать лучшего, мелкие отверстия форсунки, через которые и происходит распыление топливной смеси начинают закоксовываться. Этому процессу в немалой степени способствует высокая температура. Особенно интенсивно налет образуется после остановки двигателя, когда естественное охлаждение форсунок топливом прекращается. Поэтому при отсутствии со стороны автовладельца профилактических мероприятий в виде использования специальных присадок, в полной мере проявляются симптомы «грязных» форсунок, к которым относятся:

  • затрудненный пуск двигателя, отмечающийся постоянно – вне зависимости от температуры окружающего воздуха и самого мотора;
  • внезапно увеличившийся расход горючего;
  • неустойчивая работа двигателя на холостом ходу;
  • снижение мощности, особенно заметное при попытке резкого ускорения;
  • детонационные хлопки.

Вышеупомянутые признаки, появляющиеся поодиночке, могут свидетельствовать не только о проблемах с подачей топлива, но, если они отмечаются «в комплексе», желательно использовать стенд для проверки форсунок дизельных двигателей. Он позволит не только точно определить возникшую проблему, но и устранить ее.

Что представляет из себя проверочный стенд

Стенд для проверки и регулировки дизельных форсунок представляет собой специальное устройство, которое позволяет качественно и оперативно оценить степень работоспособности устройства по ряду критериев:

  • качество процесса распыления топливной смеси;
  • гидроплотность;
  • степень герметичности в запорном конусе форсунки;
  • значение давления при начале впрыска смеси.

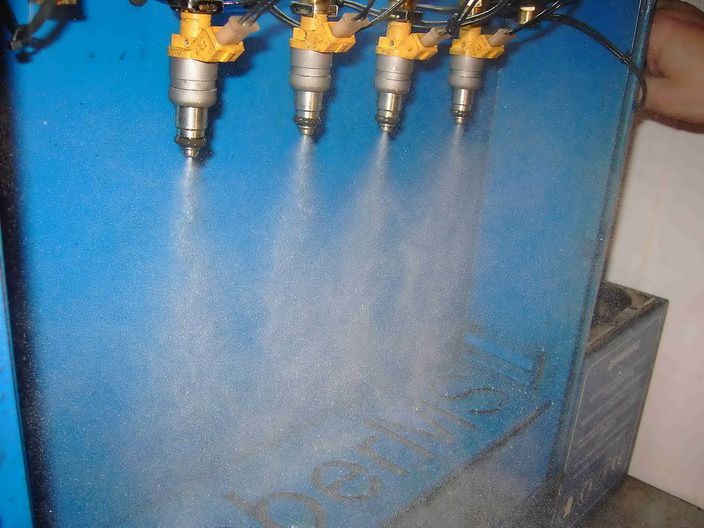

    проверочный стенд

Кроме того, стенд для проверки форсунок бензиновых двигателей позволяет проводить регулировку, ремонт и очистку этих устройств. Особое внимание, как правило, уделяется очистке, поскольку сильно загрязненные «образцы» полностью очистить от загрязнений без помощи стенда практически невозможно.

Часто для максимально качественной очистки применяются ультразвуковые установки. Естественно, что стоимость подобных стендов составляет многие тысячи долларов, и приобрести их для личного пользования автолюбителю нереально. Кроме того, чтобы полностью освоить все тонкости использования таких стендов требуется соответствующее обучение.

Можно ли сделать проверочный стенд самостоятельно

Для личного использования вполне возможно изготовить стенд для проверки своими руками – для этого потребуется потратить не более 2-х дней времени и определенное количество сил. Для начала следует приготовить топливную рампу от любого подходящего двигателя, ненужный, но целый бачок омывателя лобового стекла, бензонасос, а также регулятор давления. Все используемые детали не обязательно должны быть новыми, но обязаны находиться в технически исправном состоянии – в противном случае, точность проверки будет сомнительной.

конструкция из уголков

Потребуется изготовить корпус будущего проверочного стенда, для чего лучше всего использовать листовую сталь небольшой толщины. Для придания нужной формы можно использовать либо специальный пресс, либо подручные средства. В качестве каркаса подойдет конструкция из уголков – их желательно соединять друг с другом при помощи сварки. Если такой возможности нет можно использовать болтовые соединения. Размер данного стенда достаточно компактен и составляет 85х45 см.

проверка форсунок

Помимо вышеперечисленного, потребуется и прибор, многим известный под названием «реаниматор форсунок» (на фото справа сверху) – он будет выполнять роль блока управления, и давать возможность осуществлять проверку практически всех видов современных форсунок, использующихся как в дизельных, так и в бензиновых двигателях. Реаниматор имеет два режима работы – тестирование и очистка.

проверки дизельных форсунок

Такой самодельный стенд для проверки дизельных форсунок, находясь в режиме «тест», позволяет оценить тестируемые устройства на производительность. Для этого на все подключенные форсунки подается одинаковое напряжение и количество топливной жидкости. Для этого под выходные отверстия форсунок подставляются прозрачные емкости, и после окончании цикла проверки проводится ручное измерение полученного объема жидкости в каждом резервуаре – оно должно быть одинаковым.

Находясь в режиме очистки, такой стенд для проверки форсунок своими руками может функционировать лишь с одним изделием. Достоинством такого стенда является ПО реаниматора, самостоятельно определяющее резонансную частоту иглы. После этого, начинается девиация данной частоты, в результате чего форсунка начинает прокачивать через себя чистящее средство. Направление движения жидкости является обратным, что позволяет максимально эффективно удалить загрязнения. После проведенной очистки повторно оценивается производительность и, если результат очистки удовлетворительный, форсунка пригодна для дальнейшей эксплуатации. Более простой вариант для «домашней» очистки представлен на видео:

Виды промывок загрязненных форсунок

Существует 2 основных способа очистки – ультразвуковой, для которого требуется сложный стенд для проверки бензиновых форсунок и их очистки, и химический. Ультразвуковая очистка, хотя и является наиболее кардинальным средством удаления всех типов загрязнений, требует специального оборудования, которым оснащаются СТО, подходит не для каждого типа форсунок. Кроме того, многих не устраивает тот факт, что подобная очистка не затрагивает саму рампу, которая также нуждается в периодической очистке.

проверка дизельных форсунок

Химический способ более популярен у автовладельцев, поскольку стенд для проверки форсунок и насосов можно "соорудить" самостоятельно, а в ряде случаев обойтись и без него. Видов такой очистки несколько:

  • путем добавок в используемое топливо специальных очищающих присадок – метод эффективен как профилактика, и не должен впервые использоваться на авто с большим пробегом, поскольку способен серьезно усугубить ситуацию;

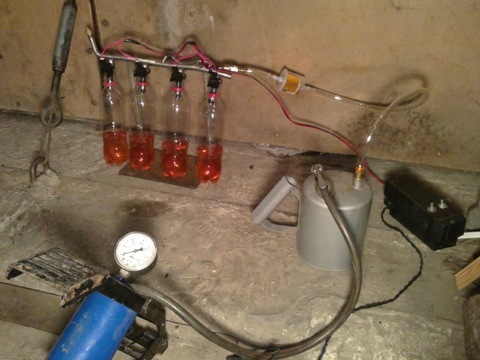

  • промывка сольвентом, для которой не требуется демонтировать сами форсунки – популярный и эффективный способ, требующий создания своеобразной системы, в которую входит топливный фильтр, компрессор с манометром, пластиковая бутылка и соединительные шланги;

Внимание! Выполняя эту процедуру важно следить за давлением в бутылке, которое не должно превышать 3 Атм., а по окончании придется заменить свечи (можно заранее их заменить на старые).

  • обработка предварительно демонтированных форсунок средством для очистки карбюратора – несмотря на некоторую сложность работ по демонтажу, это достаточно действенный способ, не требующий особых навыков или опыта.

Если форсунки демонтируются, а устройство стенда для проверки дизельных форсунок кажется автомобилисту слишком сложным для самостоятельной реализации, можно обойтись и без него. Но при этом следует понимать, что проверка топливных форсунок на стенде будет всегда более эффективной и качественной. Для очистки без стенда потребуется сама форсунка, баллончик с очистителем, а также простейшее зарядное устройство для телефона. При подключении к электросети важно не перепутать контакты на форсунке.

проверка дизельных форсунок

Как часто необходима проверка на стенде

Несмотря на достаточную эффективность химической промывки, она не в состоянии качественно очистить форсунку, имеющую сильные, окаменевшие загрязнения. Как показывает практика, для поддержания топливной системы инжектора или дизельного двигателя в отличном техническом состоянии, желательно иметь как минимум самодельный стенд для проверки форсунок, и проверять их с периодичностью около 30 000 км пробега. Для повышения качества проводимых работ, необходимо использовать специальную жидкость. При самостоятельном очищении без демонтажа, необходимо учитывать, что очищающая жидкость может смыть имеющийся нагар с поршневых колец на автомобилях с большим пробегом.

стенд для проверки форсунки

Вне зависимости от типа мотора или интенсивности эксплуатации ТС, качественная форсунка способна прослужить порядка 120 000 км. Конечно, для этого необходимо знать, где можно проверить форсунки на стенде, где заправиться качественным топливом, которое не станет причиной образования налета и т. д. Большинство автовладельцев, имеющих инжекторные или дизельные транспортные средства, предпочитают сделать стенд для проверки своими руками. Проводить их, не тратя значительные суммы для визитов в сервисные центры. При соблюдении элементарной техники безопасности, все правильно собранные самодельные стенды для проверки безопасны и эффективны.
